Carro de soldadura programable portátil Arc Runner

PRECIO

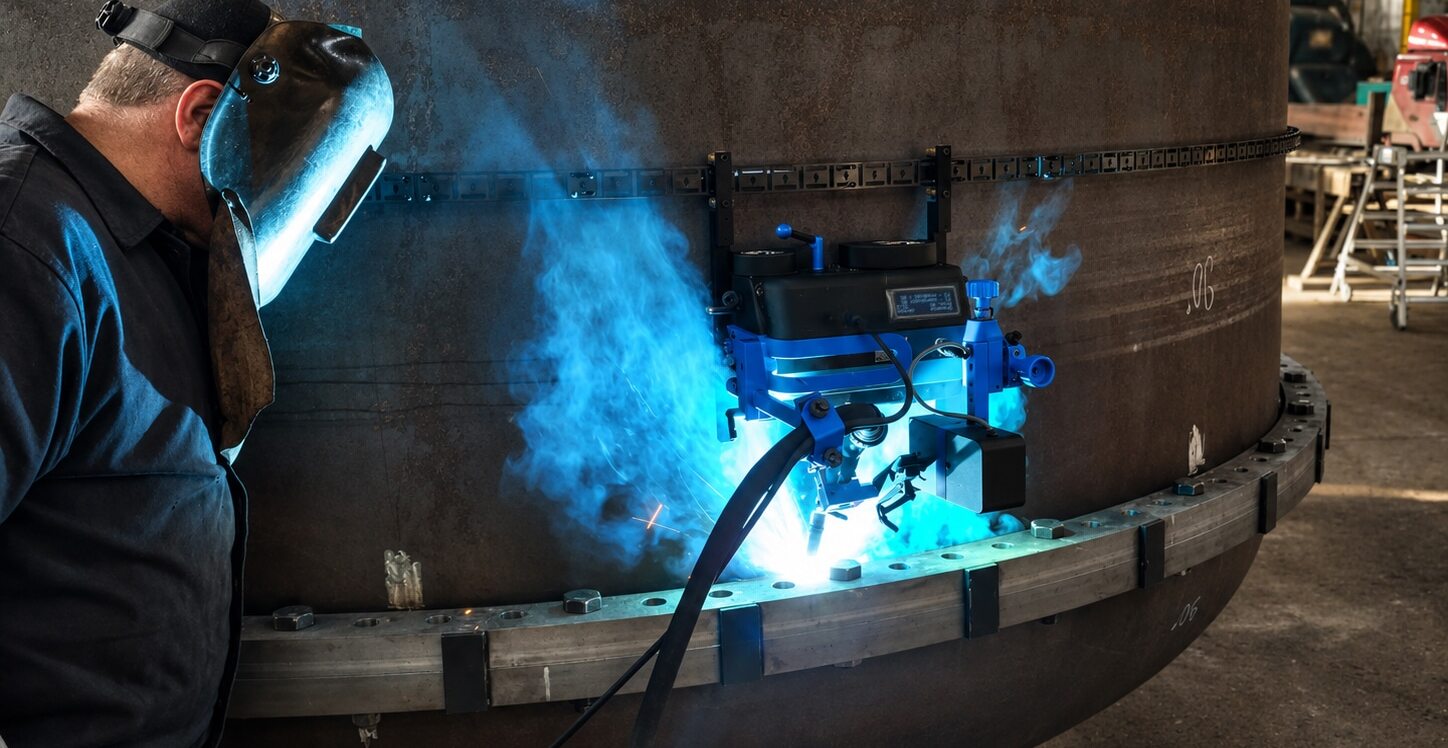

Steelmax® Arc Runner es un carro de soldadura portátil y programable diseñado para producir soldaduras consistentes y de alta calidad. La potente base magnética y el control de velocidad electrónico de circuito cerrado proporcionan estabilización de velocidad en todas las posiciones. La unidad permite una geometría del cordón de soldadura que es exacta a las especificaciones requeridas, reduciendo sustancialmente los costos de soldadura y disminuyendo el uso de metal de aporte.

El Arc Runner se puede programar en modos de soldadura continua o por puntos. Dos botones de función fáciles de usar permiten la programación de la longitud de la soldadura, la distancia entre las soldaduras, el llenado inverso, el tiempo de llenado del cráter y otros patrones y parámetros requeridos. El Arc Runner viaja a toda velocidad entre puntadas, lo que ahorra un valioso tiempo de soldadura.

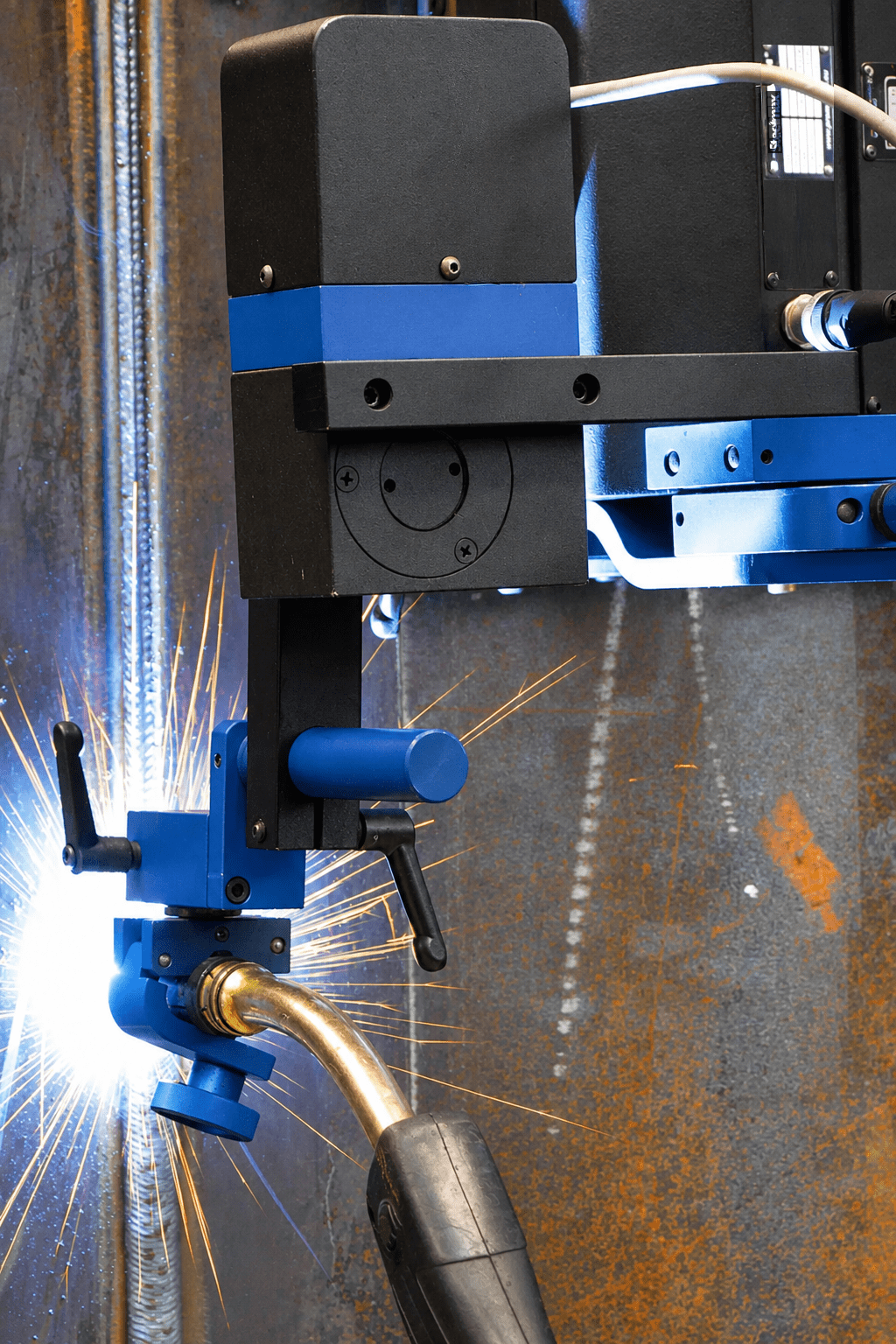

Un oscilador de antorcha de péndulo opcional está disponible para que el Arc Runner produzca soldaduras de tejido. El oscilador permite un control preciso del ancho de tejido, la velocidad de tejido y la permanencia de la pared lateral izquierda / derecha.

El microprocesador de Arc Runner permite el desarrollo, almacenamiento y reproducción de hasta 40 programas de soldadura diferentes para diversas configuraciones de juntas y soldaduras multicapa de múltiples pasadas. Una vez que se desarrolla, almacena y programa un procedimiento de soldadura óptimo, Arc Runner lo repetirá una y otra vez.

CARACTERISTICAS

  • Diseño compacto y ligero con carcasa de aluminio fundido duradera
  • El sistema de sujeción de imán permanente con palanca de encendido / apagado garantiza una tracción magnética positiva
  • Sistema de transmisión de engranajes planetarios de 4 ruedas sin mantenimiento
  • Soporte de antorcha estándar para antorchas de soldadura con diámetros de 5/8 ″ - 7/8 ″ (16-22 mm); soporte grande opcional para diámetros de hasta 1-3 / 8 ″ (35 mm)
  • Ajuste preciso de la antorcha de deslizamiento transversal
  • Pantalla LED multifuncional y 2 botones de función para la programación del patrón de soldadura
  • El sistema de control de velocidad de circuito cerrado estabiliza la velocidad de desplazamiento para reducir los defectos de soldadura y los costosos trabajos de reparación
  • La entrada de calor constante reduce la distorsión
  • El sistema ARC ON / OFF automático inicia la soldadura y el desplazamiento, simultáneamente
  • Los brazos de rodillos autoguiados eliminan la necesidad de orugas
  • Mejora el entorno de trabajo - reduce la fatiga y el estrés repetitivo - aleja al operador del calor y los humos

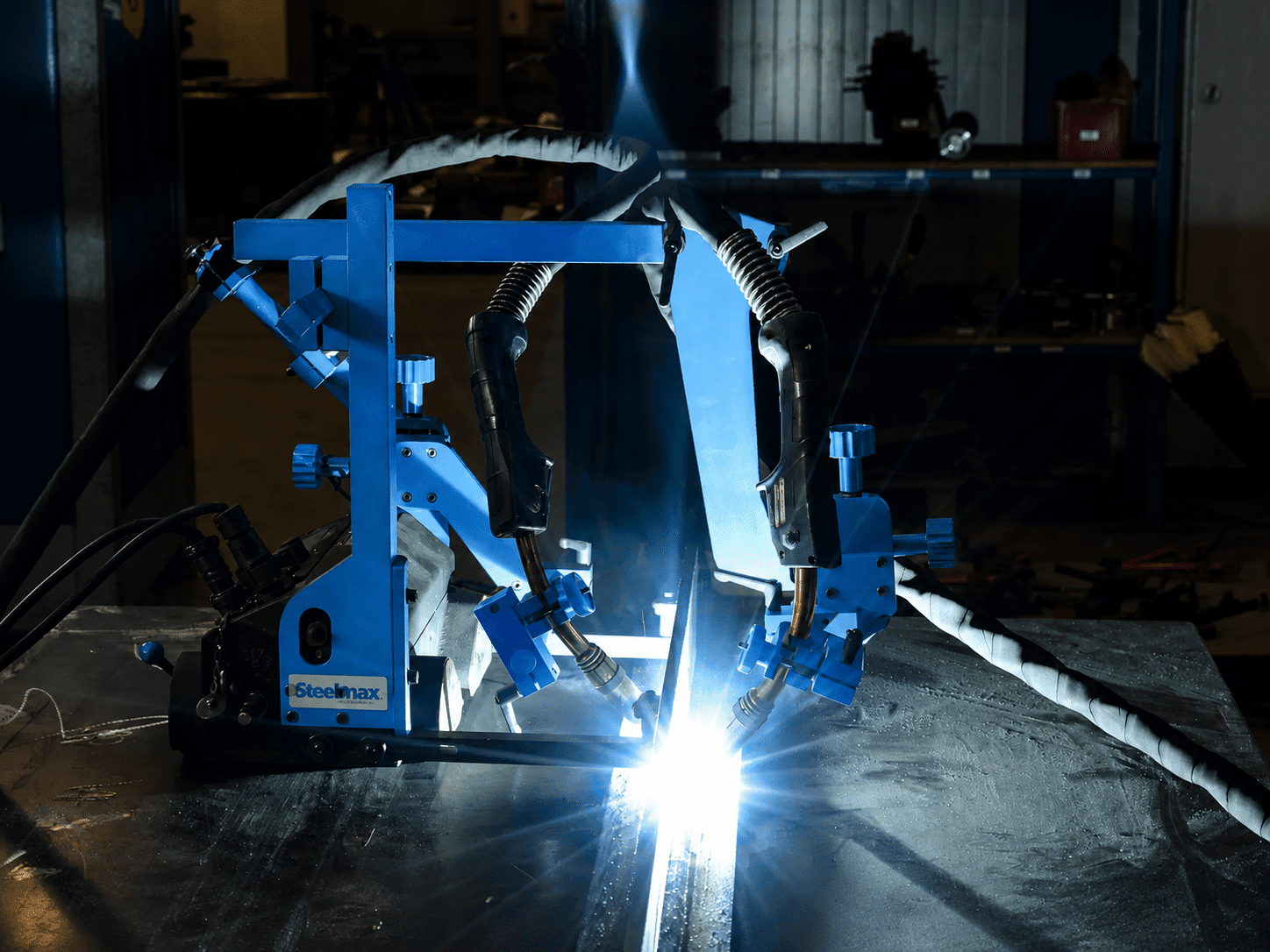

  • Capaz de transportar y controlar 2 antorchas (sin oscilación)
  • Se pueden almacenar hasta 40 programas completos en la memoria no volátil

Descripción

  • Diseño compacto y ligero con carcasa de aluminio fundido duradera
  • El sistema de sujeción de imán permanente con palanca de encendido / apagado garantiza una tracción magnética positiva
  • Sistema de transmisión de engranajes planetarios de 4 ruedas sin mantenimiento
  • Soporte de antorcha estándar para antorchas de soldadura con diámetros de 5/8 ″ - 7/8 ″ (16-22 mm); soporte grande opcional para diámetros de hasta 1-3 / 8 ″ (35 mm)
Especificaciones técnicas de Arc Runner
Número de piezaSM-WC-AR o SM-WC-AR-230
Fuente de alimentación115-230 VCA / 50-60 Hz

(unidades separadas debido a la interfaz de enchufe)
Posición de soldaduraVertical horizontal
Espacio entre chasis y material3/16 ″ (5 mm) mínimo
Sistema de manejoAccionamiento por fricción con reducción de tornillo sin fin

Tracción en las cuatro ruedas, ruedas de silicona resistentes al calor
Método de seguimiento2 guías de rodillos en varias configuraciones
Fuerza de remolqueVertical: 33,7 libras pie (150 Nm)

Horizontal: 49,5 libras pie (220 Nm)
Ajuste de la antorcha:

Arriba abajo

Izquierda derecha
1-3 / 8 "(35 mm)

1-3 / 8 "(35 mm)
Ajuste del rodillo guía3 ″ (75 mm)
Panel de control:

Interruptor de dirección de desplazamiento Botón de función F1 Botón de función F2 Interruptor de encendido de arco Perilla de velocidad
Inicio del programa, dirección izquierda / parada / inicio del programa, dirección derecha Soldadura continua, guión, relleno de cráter, soldadura trasera Cambio de valor “+” o “-” TEST / 0 / I Velocidad horizontal: 0 - 47-1 / 4 ″ / min (0-1200 mm / min)

Velocidad vertical: 0 - 43-3 / 8 ″ / min (0-1100 mm / min)
Parada automáticaInterruptores de límite en ambos extremos
Nivel de ruido<70 dB
Dimensiones15 ″ x 14-5 / 8 ″ x 15-3 / 8 ″ (382 mm x 372 mm x 390 mm)
Peso29,8 libras (13,5 kg)



Información adicional

Peso37 lbs
Dimensiones19 × 16 × 16 in
Accesorios para carros de soldadura portátiles y programables Arc Runner
Oscilador
Permite la oscilación
Montaje de antorcha doble
Permite el montaje de una segunda antorcha para soldadura de filete de doble cara
Código de producto: SM-PDT-0466-40-00-00-0
Brazo de extensión de antorcha
Permite un mayor alcance para la colocación de la antorcha
Código de producto: SM-PRD-0466-43-00-00-0
Brazos guía de seguimiento de borde
Permite guiar desde un borde exterior
Código de producto: SM-PRW-0476-21-00-00-0
Brazos de guía ajustables
Permite guiar en plantillas y juntas de traslapo
Código de producto: SM-PRW-0476-22-00-00-0
Carril de guía flexible
72 "de largo para LR y AR
Código de producto: SM-PRW-0466-50-01-01-0
Herramienta de alineación de riel guía flexible
Alinea rápidamente el riel guía flexible a la distancia adecuada de la junta
Código de producto: SM-UST-0466-53-00-00-0
Brazos de guía de riel para Arc Runner (juego de 2)
Código de producto: SM-PRW-0476-50-01-00-1
Imán para riel flexible
(LR y AR) - Se requieren 10
Código de producto: SM-BLO-0466-50-01-10-0
Soporte de antorcha de conexión rápida
Soporte de antorcha de conexión / liberación rápida
Código de producto: SM-ZRZ-0466-04-01-00-0
Especificaciones técnicas del oscilador
Tipo de oscilaciónPéndulo
Amplitud R-150 mm0.08-1.2 ”(2-30 mm)
Frecuencia12-115 ciclos / min
Habita0-3 s.
Peso5,5 libras (2,5 kg)
Código de productoSM-WC-AR-OSC
